3.機能一覧
| 命令 | 説明 |
| output | シーケンス図を出力する、シート名を指定する。
書式：output "シート名"; |
| obj | オブジェクト宣言する。 書式：obj 宣言名 = "表示名"; |
| async | 非同期メッセージを作成する。
書式：obj/ref宣言名.async("説明","戻り値説明"[,定数]){・・・}; 「定数」はメッセージを表示するかを表し、省略時は0となる。 |
| sync | 同期メッセージを作成する。
書式：obj/ref宣言名.sync("説明","戻り値説明"[,定数]){・・・}; 「定数」はメッセージを表示するかを表し、省略時は0となる。 |
| create | createメッセージを作成する。 書式：obj/ref宣言名.create("説明","戻り値説明"[,定数]){・・・ }; 「定数」はメッセージを表示するかを表し、省略時は0となる。 |
| destroy | destroyメッセージを作成する。
書式：obj/ref宣言名.destroy("説明","戻り値説明"[,定数]){・・・ }; 「定数」はメッセージを表示するかを表し、省略時は0となる。 |
| space | 説明文を作成する 書式：obj/ref宣言名.space("文字列"); |
| message.startnumber | メッセージにシーケンス番号を付けることを始める。
書式：message.startnumber(); |
| message.color | メッセージに色をつける。
書式：message.color(色番号); |
| sd | sd(sequence diagram)を使う。
書式：sd(名前,インデント){ ・・・
}; |
| cf | 複合フラグメントを使う。
書式：cf(名前,ガード条件){・・・}; |
| elcf | 複合フラグメントのelse部分
書式：elcf(ガード条件); |
| ref | 相互作用オカレンスを使う。
書式：ref ref宣言名 (表示名); |
| 処理 ; | C++のようにセミコロン「;」で処理を区切ります。 |
| 文字列 | 文字列を使う
書式："文字列" |
| 定数 | 定数を使う
書式：整数 |
| \n | "で囲われた\nは改行となります。
書式："文字列\n文字列" |
| \" |
"で囲われた\"は"文字となります。 書式："文字列\"文字列" |
| エラーメッセージ |
エラーメッセージはメッセージボックスで表示します。 「描画」ボタンをクリックしたときに、コードに間違いあると表示されます。 ■表示例 「obj宣言で「;」がありません。エラー文字列：message」 注意：「エラー文字列」はエラーのあった箇所の次の単語を表示します、 エラー文字列で検索してその文字の前にエラーがあります。 |
| 補足 |

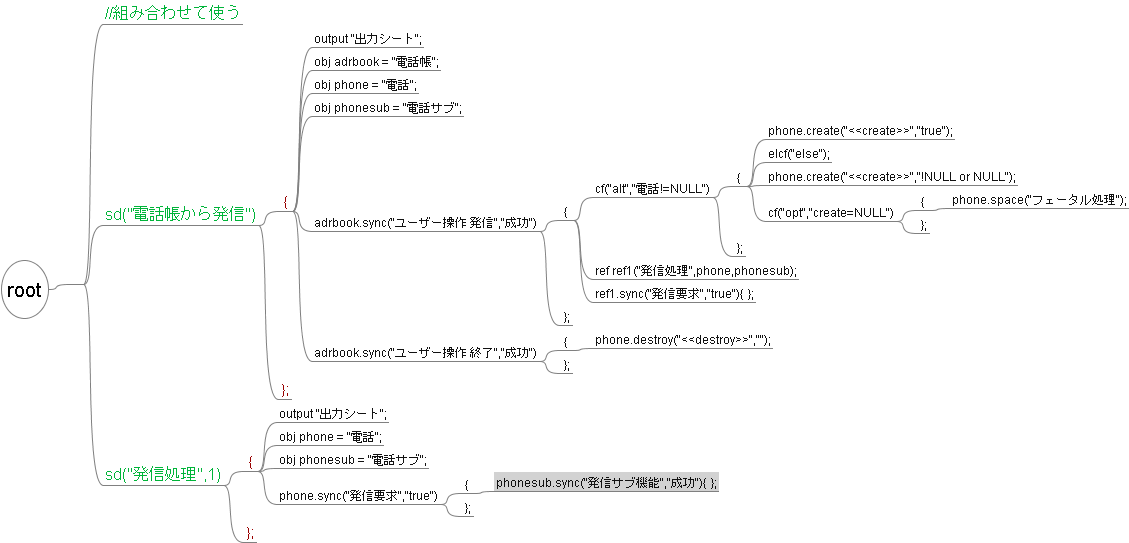

字句解析、構文解析
※オブジェクト名の命名規則などを参考にしてください。 |

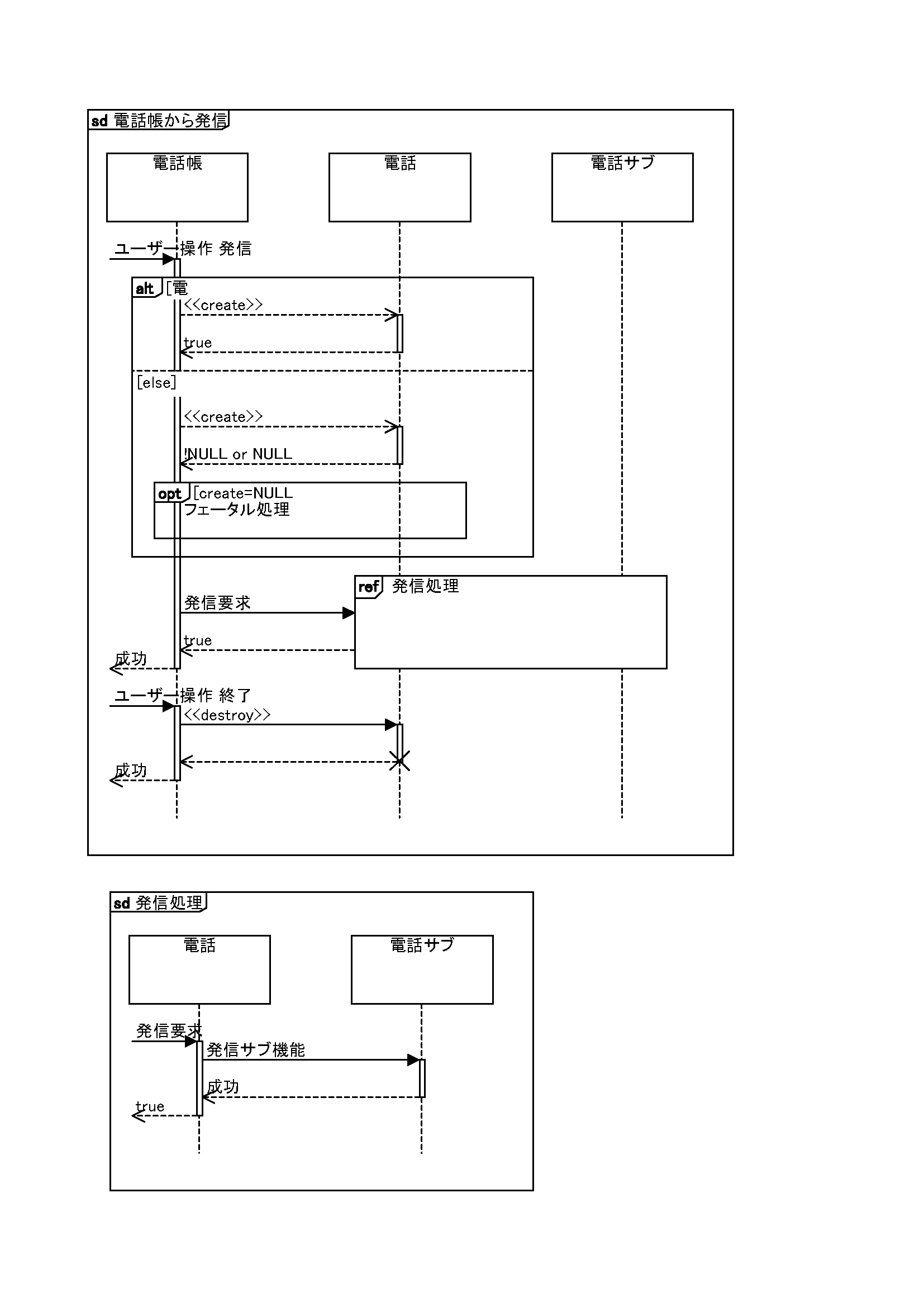

構文例
//組み合わせて使う
sd("電話帳から発信")
{
output "出力シート";
obj adrbook = "電話帳";
obj phone = "電話";
obj phonesub = "電話サブ";
adrbook.sync("ユーザー操作 発信","成功"){
cf("alt","電話!=NULL"){
phone.create("<<create>>","true");
elcf("else");
phone.create("<<create>>","!NULL or NULL");
cf("opt","create=NULL"){
phone.space("フェータル処理");
};
};
ref ref1("発信処理",phone,phonesub);
ref1.sync("発信要求","true"){
};
};
adrbook.sync("ユーザー操作 終了","成功"){
phone.destroy("<<destroy>>","");
};
};
sd("発信処理",1)
{
output "出力シート";
obj phone = "電話";
obj phonesub = "電話サブ";
phone.sync("発信要求","true"){
phonesub.sync("発信サブ機能","成功"){
};
};
};
