名前

obj/ref 宣言名.space

概要

書式１

obj/ref 宣言名.space("文字列");

上記の書式にて記載

説明

用途１：「space("")」とすることでシーケンス図に改行を追加できるので図の微調整に利用する。

用途2：「space("処理内容")」のように、文字列に処理の内容を記載することで、シーケンス図に説明文を記載できる。

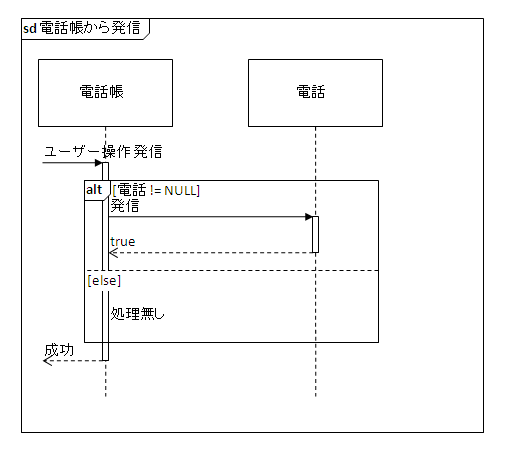

例：

sd("電話帳から発信")
{
	output "出力シート";
	obj adrbook = "電話帳";
	obj phone = "電話";

	adrbook.sync("ユーザー操作 発信","成功"){
		cf("alt","電話 != NULL"){
			phone.sync("発信","true");
			adrbook.space("");//★改行する。
		elcf("else");
			adrbook.space("処理無し");//★表示コメントを書く。
		};
	};
};
