名前

obj/ref 宣言名.create

概要

書式１

obj/ref 宣言名.create("説明","戻り値説明"[,定数]);

書式２

obj/ref 宣言名.create("説明","戻り値説明"[,定数]){ ・・・};

「定数」はメッセージを表示するかを表し、省略時は0となる。
0：表示、2：復帰のみ非表示、3：全非表示

※：・・・にはsd以外の処理が記述される。

上記の書式にて記載

説明

シーケンス図のcreateメッセージを作成する。

例のように{　}を使って書くと、オブジェクトから、別のオブジェクトへcreateメッセージを描く。

{ }を省略した場合には自オブジェクトへのクリエイトメッセージのみの描画となる。

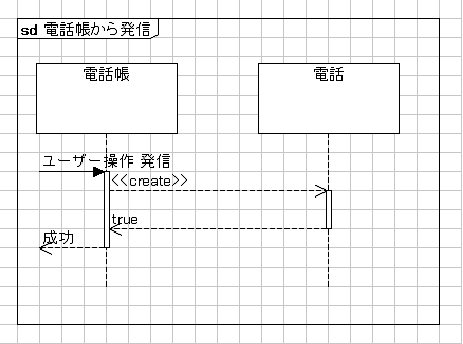

例：

sd("電話帳から発信")
{
	output "出力シート";
	obj adrbook = "電話帳";
	obj phone = "電話";

	adrbook.sync("ユーザー操作 発信","成功"){
		phone.create("<<create>>","true");//★createを使う
	};
};
