名前

cf：複合フラグメント

概要

cf(名前,ガード条件){・・・};

名前(文字列)：複合フラグメントの名前。
ガード条件(文字列)：ガード条件。
・・・：シーケンス図作成の文を書く(sd以外)

上記の書式にて記載

説明

複合フラグメント(combined fragment)を使う。

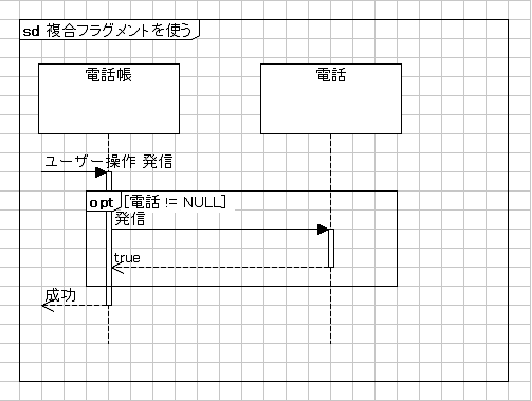

例：

sd("複合フラグメントを使う")
{
	output "出力シート";
	obj adrbook = "電話帳";
	obj phone = "電話";

	adrbook.sync("ユーザー操作 発信","成功"){
		cf("opt","電話 != NULL"){//★複合フラグメント「opt」を使う
			phone.sync("発信","true"){
			};
		};
	};
};
