名前

obj/ref 宣言名.async

概要

書式１

obj/ref 宣言名.async("説明","戻り値説明"[,定数]);

書式２

obj/ref 宣言名.async("説明","戻り値説明"[,定数]){ ・・・};

「定数」はメッセージを表示するかを表し、省略時は0となる。
0：表示、2：復帰のみ非表示、3：全非表示

※：・・・にはsd以外の処理が記述される。

上記の書式にて記載

説明

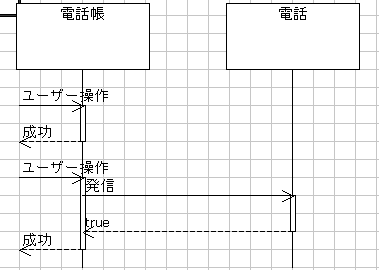

シーケンス図の非同期メッセージを作成する。

例のように{　}を使って書くと、オブジェクトから、別のオブジェクトへ非同期メッセージ描く。

{ }を省略した無い場合には自オブジェクトへの非同期メッセージのみの描画となる。

例：

output "出力シート";
obj adrbook = "電話帳";
obj phone = "電話";
adrbook.async("ユーザー操作","成功");//{}を省略
adrbook.async("ユーザー操作","成功"){
	phone.async("発信","true"){
	};
};
