字句解析、構文解析について記載します。

○字句解析

Ident =  英字 { 英字 | 数字 }
英字  = a〜z、A〜Z、_
数字  = 0〜9
Number = { 数字 }
エスケープ  =  \ { n | " | \ }
 ※"・・・"内で改行、\、"を表示するには\を利用する。\n:改行、\\:\を表示、\"は"を表示
記号  =  "と\以外の記号半角文字列
String =  " { 英字 | 数字 | 漢字 | エスケープ | 記号 } "
区切り記号  =  { | } | ; | ( | ) | = | 空白 | タブ | 改行 | . | ,
字句  = Ident|Number|String| 区切り記号

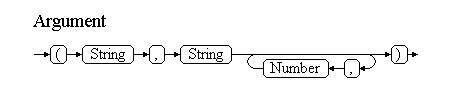

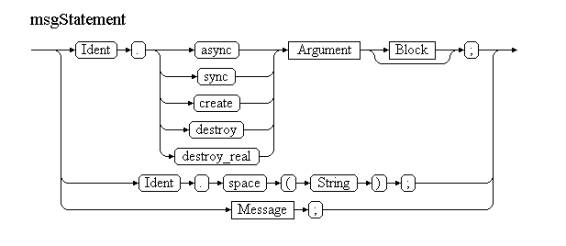

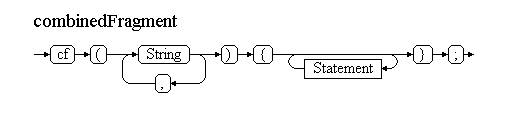

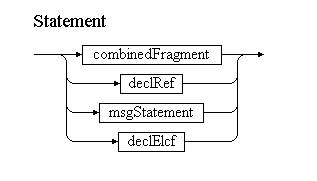

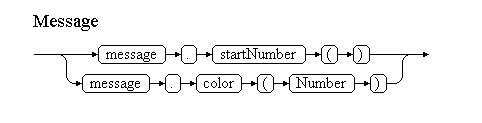

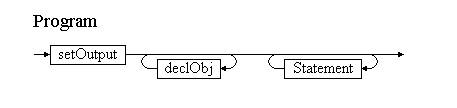

○構文解析
