判断(switch)

名前

switch

case

フローチャートに判断(switch)図を表示する。

構文

switch(条件){
case(結果 [ , break無]){
[ステートメント]
}
};

説明

指定項目	内容
条件	省略不可能。判断図に条件の文字列を指定する。 ※文字が枠からはみ出した場合、図形をひし形から六角形に変更して枠内の文字数を増やす。
結果	省略不可能。結果の判定文字列を指定する。
break無	省略可能。C言語でswitch文にbreak文が無い場合の処理を記述するのに利用する。文字列を指定する。
ステートメント	省略可能。実行される一連のステートメントを指定する。

サンプル

//★「switch文」の表示
outputfile "フローチャート.xls";

fc("switch文"){
output "Sheet1";
terminator("Start");
switch("★"){//★switch文処理
    case("★A"){//★case
      proc("処理1");
    }
    case("★defult"){//★case
      proc("処理2");
    }
};
return("End");
};

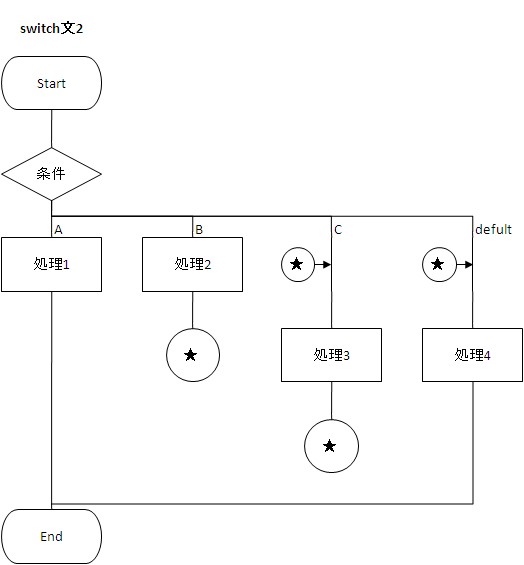

//★「switch文2」の表示
outputfile "フローチャート.xls";

fc("switch文2"){
output "Sheet1";
terminator("Start");
switch("条件"){
    case("A"){
      proc("処理1");
    }
    case("B","★"){//★break無しの処理
      proc("処理2");
    }
    case("C","★"){//★break無しの処理
      proc("処理3");
    }
    case("defult"){
      proc("処理4");
    }
};
return("End");
};
