機能説明 ※構文で[ ]で囲まれた文は省略可能であることをあらわす

図形サイズ指定

名前

scale

フローチャートを出力する図形サイズの倍率を指定する。

構文

scale 横倍率, 縦倍率;

説明

指定項目 内容
横倍率 省略不可能。図形の横倍率を指定する。 正の整数、小数。
縦倍率 省略不可能。図形の縦倍率を指定する。 正の整数、小数。

サンプル

outputfile "流れ図くんサンプル.xls";

//★scale 横倍率 , 縦倍率
scale 1.5 , 1;

fc("図形サイズ変更\n横1.5倍"){
  output "Sheet1";
  terminator("start");
  if("val < 1000"){
    proc("処理1");
  }else{
    proc("処理2");
  };
  return("end");
};


 scale

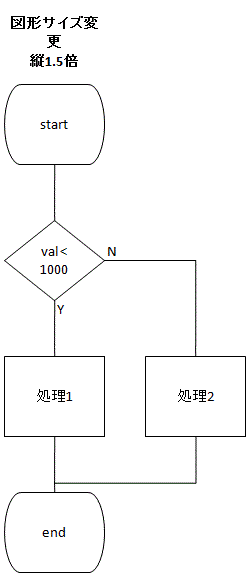

outputfile "流れ図くんサンプル.xls";

//★scale 横倍率 , 縦倍率
scale 1 , 1.5;

fc("図形サイズ変更\n縦1.5倍"){
  output "Sheet1";
  terminator("start");
  if("val < 1000"){
    proc("処理1");
  }else{
    proc("処理2");
  };
  return("end");
};

 scale
