4.Q&A

Q.動作環境

→ＯＳ：Windows XP、ソフト：Microsoft Excel 2000、2003で動作確認をしています。

　※Excelは2007以降で大きな変更があったため本ツールは

　　Excel 2007以降では動作しない可能性があります。

Q.不具合報告があるのですが

→不具合がありましたら、問合せフォーム『http://mapplio.info/wmail/wmail.htm?qanda』より

　本文に下記の書式で記載した内容を加えて報告をいただければ対応いたします。

　※わからなければ、下記の記載は無くても問題ありません。

・シーケンくん
 例) Version 1.00
・搭載メモリ量
 例) 1GB
・お使いのOSの正式名,バージョン,サービスパック
 例) Windows XP Service Pack 3
・お使いのExcelのバージョン
 例) Excel 2003
・不具合の発生する条件
 例) 「コード入力」シートの「描画」ボタンをクリックしたとき
・不具合内容、エラーメッセージの詳細内容、その他
 例) エラーメッセージ「output命令がありません。」が表示され、図が描画されない。

Q.「描画」、「読込」ボタンを押してなにも起こらない

→マクロの起動が無効になっている可能性があります。

　メニューの[ツール]-[マクロ]-[セキュリティ]の[セキュリティレベル]が[高]以上になっている場合には

　[高]より小さい[中]などの他のレベルに変更してシーケンくんを開きなおしてください。

　マクロの実行が無効に設定されていると本ツールは機能しません。

Q.エラーメッセージが表示された場合

→エラーメッセージを参照してください。

Q.こんな機能があると便利など、改良要望があるのですが。

→こんな場合は問合せフォームよりご連絡ください。

　できるだけ対応したいとお思いますのでぜひ一報を・・・。

　問合せフォーム『http://mapplio.info/wmail/wmail.htm?qanda』

Q.シーケンス図内の文字列の検索はどうすればよいですか。

→テキストボックス内の文字列を使っているため、

　 Excelの検索機能では検索できません。

　※セル内にも見えない文字列を書くなどして検索できるように検討中です。

別の手段で検索したい場合には

　シーケンス図をpdfまたは、xps形式で印刷してしてファイル保存してから、

　pdfリーダーや、IEでファイルを開いて文字列検索することは可能です。

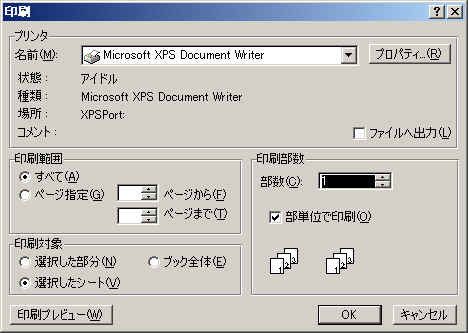

例：xpsで印刷する場合はプリンタの名前に「Microsoft XPS Document Writer」を選択して印刷する。

↓保存（印刷）

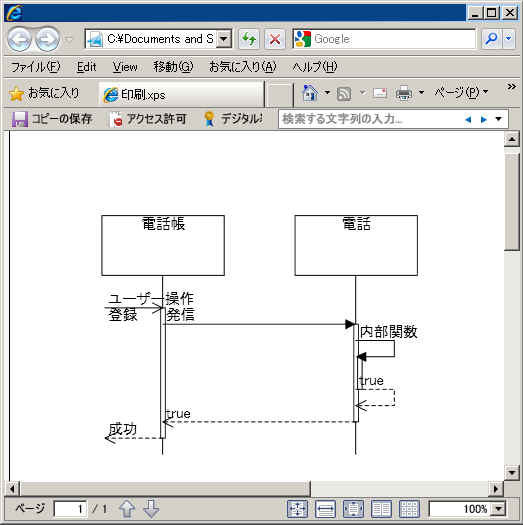

↓IEで表示

Q.メッセージの表示位置の微調整をしたい

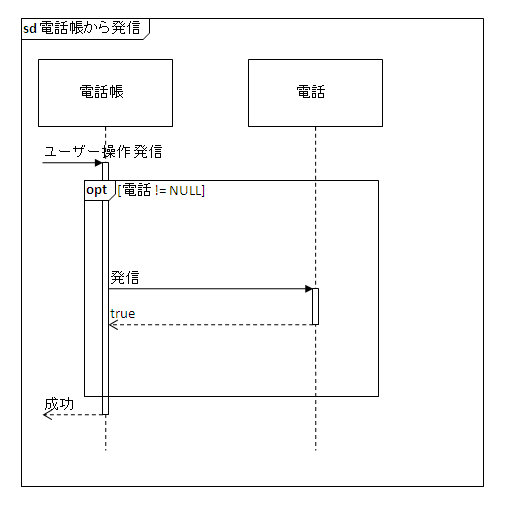

→space("")を使うことでシーケンス図の任意の個所に行空白を追加することで、表示位置の調整が可能です。

sd("電話帳から発信")
{
output "出力シート";
obj adrbook = "電話帳";
obj phone = "電話";

adrbook.sync("ユーザー操作発信","成功"){
    cf("opt","電話 != NULL"){
      phone.space("");//★スペースをあける。
      phone.space("");//★スペースをあける。
      phone.space("");//★スペースをあける。
      phone.sync("発信","true");
      phone.space("");//★スペースをあける。
      phone.space("");//★スペースをあける。
      phone.space("");//★スペースをあける。
    };
};
};
