1. UML変換くんマニュアル ¶

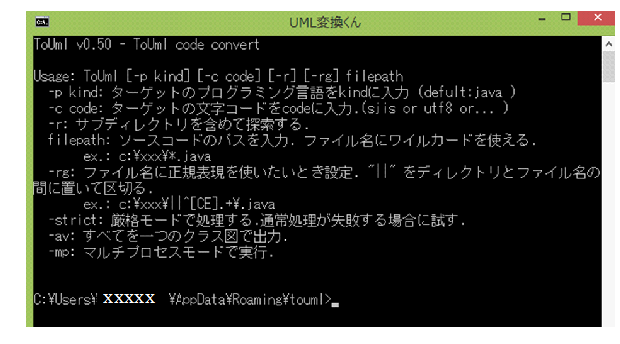

ToUml v0.50 - ToUml code convert

Usage: ToUml [-p kind] [-c code] [-r] [-rg] [-o outpath] [-strict] [-av] [-mp] filepath
  -p kind: ターゲットのプログラミング言語をkindに入力 (defult:java )
  -c code: ターゲットの文字コードをcodeに入力.(sjis or utf8 or... )
  -r: サブディレクトリを含めて探索する.
  filepath: ソースコードのパスを入力. ファイル名にワイルカードを使える.
       ex.: c:\xxx\*.java
  -rg: ファイル名に正規表現を使いたいとき設定. "||" をディレクトリとファイル名の間に置いて区切る.
       ex.: c:\xxx\||^[CE].+\.java
  -o outpath: outpathに出力先ディレクトリのパスを入力.
  -strict: 厳格モードで処理する.通常処理が失敗する場合に試す.
  -av: すべてを一つのクラス図で出力.
  -mp: マルチプロセスモードで実行.

1.5.1.2. 捕捉説明 ¶

表 1.1 補足説明¶
機能説明
-p kind kindにプログラミング言語名を入れます。現在はjavaのみです。※バージョンはJava9です。
-c code codeにターゲット文字コードを入力しまします。標準はutf8です。
`-r` リカーシブモードです。サブディレクトリを含めて探索します。
filepath ターゲットにするソースファイルのパス名を書きます。ファイル名にはワイルドカードが使えます。複数ファイルを対象にする場合に使ってください。
`-rg` filepathのファイル名に正規表現が使えるようになります。ワイルドカードでは表現しきれない場合に使ってください。※ディレクトリ名とファイル名の間には「\|\|」を書いて区切ってください。
`-o outpath` 出力先ディレクトリのパスを入力してください。標準は実行時のカレントディレクトリです。
-strict 厳格にjavaソースコードを解析します。動作が遅くなります。ファイル数が多いとガベコレオーバーします、vmメモリを大きくした方が良いです。正しく動作しないときに試しに付けてください。
`-av` 通常はディレクトリ単位でクラス図を作成しますが、このオプションを付けると一つのクラス図として出力します。複数ファイルを対象にした場合はクラス図が大きくなりすぎます。※このモードにしたときにはファイル出力はしません。※標準出力をファイルに書き出してください。
`-mp` Webサーバーなど、マルチプロセスで使う場合にセットします。※このモードにすると一時ファイル置き場にファイルが残ることがあります。たまに削除しましょう。

1.5.1.3. 操作例 ¶

1.5.1.3.1. 前提 ¶

「c:\tmp」に対象のファイルがあるとします。

> cd /d c:\tmp\

まず、チェンジディレクトリで移動しておきます。

1.5.1.3.2. 1ファイル変換 ¶

「c:\tmp\A.java」にあるjavaファイルを変換する場合。※文字コードは標準ではutf8となっています。

> ToUml .\A.java

出力ファイル： temp.pu

1.5.1.3.2.1. 変換前 ¶

A.java

package pkg;

public class A extends Base{
        private int a;
        private long b;
        private String str;
        public int func(int in_num ){
                return in_num;
        }
}

class Base{
}

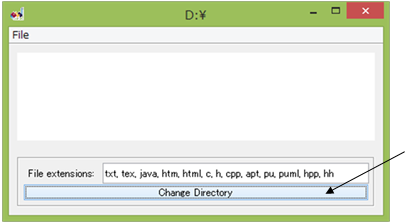

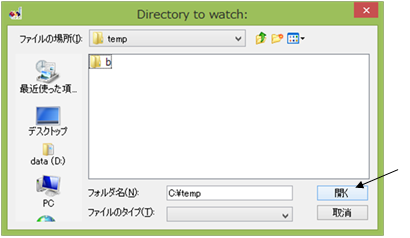

1.5.1.3.2.2. 変換後 ¶

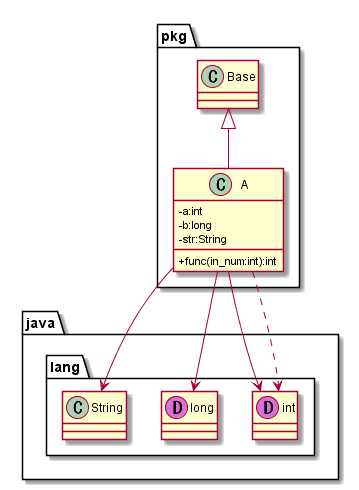

temp.pu

@startuml
skinparam classAttributeIconSize 0
set namespaceSeparator none
package pkg{
        class Base{
        }
        class A{
                -a:int
                -b:long
                -str:String
                +func(in_num:int):int
        }
}
package java{
        package lang{
                class int<< (D,orchid) >>{
                }
                class long<< (D,orchid) >>{
                }
                class String{
                }
        }
}
Base <|-- A
A --> int
A --> long
A --> String
A ..> int
@enduml

1.5.1.3.3. 対象の文字コードがsjis ¶

A.javaがsjisの場合

> ToUml -c sjis A.java

出力ファイル: temp.pu

1.5.1.3.4. 複数ファイル変換 ¶

「c:\tmp\A.java」、「c:\tmp\b\B.java」と複数のjavaファイルを変換する場合。

> ToUml -r .\*.java

出力ファイル: temp.pu、b.pu

1.5.1.3.4.1. 変換前 ¶

B.java

package pkg;

public class B extends A{
        public int func(int in_num ){
                return 10;
        }
}

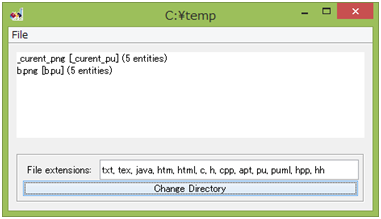

1.5.1.3.4.2. 変換後 ¶

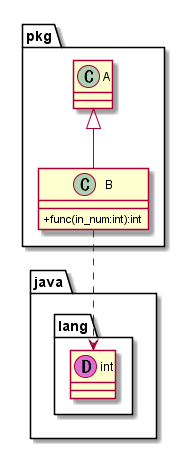

temp.b.pu

@startuml
skinparam classAttributeIconSize 0
set namespaceSeparator none
package pkg{
        class A{
        }
        class B{
                +func(in_num:int):int
        }
}
package java{
        package lang{
                class int<< (D,orchid) >>{
                }
        }
}
A <|-- B
B ..> int
@enduml
